LES CHAÎNES FONCTIONNELLES⚓
LEÇON⚓
Un système automatisé peut être décrit sous la forme de deux chaînes fonctionnelles :
une chaîne d'information qui traitera tous les signaux fournissant une information (ces signaux peuvent provenir de l'utilisateur, du système, de l’environnement)
une chaîne d'énergie qui permettra les actions du système à partir d'une source d'énergie.
Cette description est « normalisée »

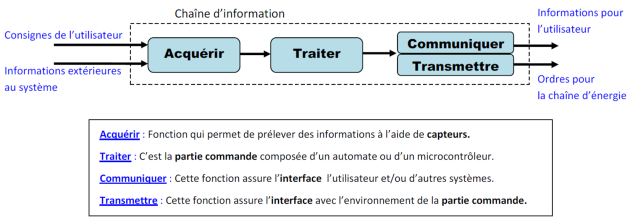

LA CHAÎNE D'INFORMATIONS⚓
C'est donc la partie du système automatisé qui capte l'information et qui la traite.
On peut découper cette chaîne en plusieurs blocs fonctionnels.

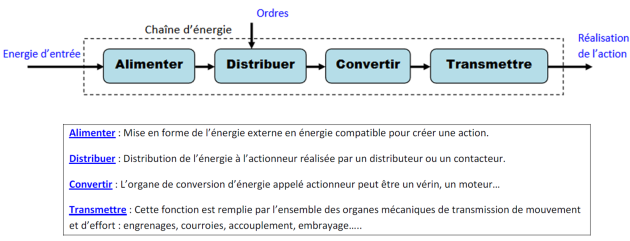

LA CHAÎNE D'ÉNERGIE⚓
C'est donc l'ensemble des procédés qui vont réaliser une action.
On peut découper cette chaîne en plusieurs blocs fonctionnels .
EXEMPLES⚓
ÉCLAIRAGE AUTOMATIQUE⚓

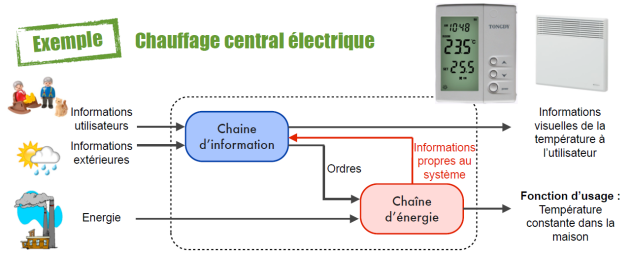

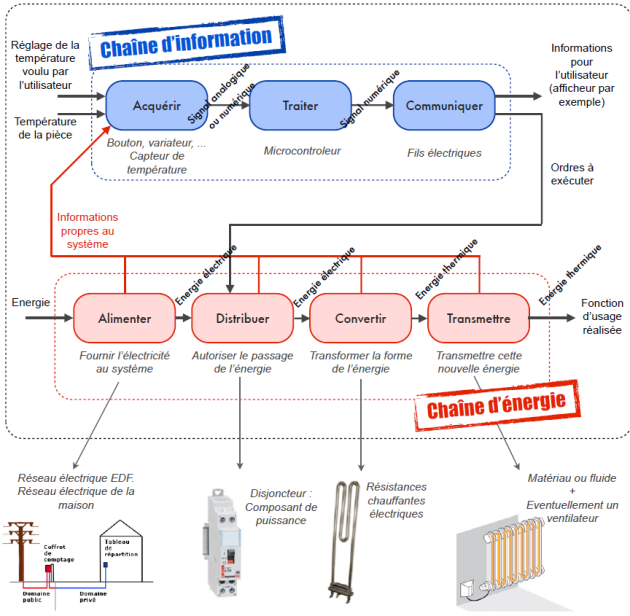

CHAUFFAGE CENTRAL⚓
Les VÉHICULES HYBRIDES⚓
Définition :
Les véhicules hybrides utilisent 2 sources d'énergies pour leur propulsion, soient elles sont utilisées en alternance, soit elles sont utilisées simultanément (en même temps).
La chaîne d'énergie pourrait donc se décomposer en 2 parties, une pour chacune des énergies utilisées.
Les intérêts de l'hybridation des véhicules sont divers, on peut citer par exemple:
La diminution de la pollution atmosphérique
La diminution de la pollution sonore (dans les villes)
L'économie financière
L'augmentation de puissance lors d'efforts intenses, etc.

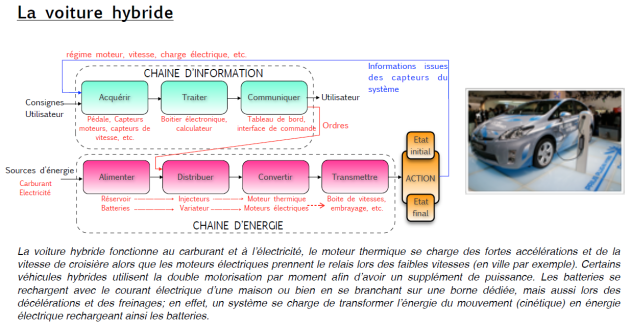

LA VOITURE HYBRIDE⚓

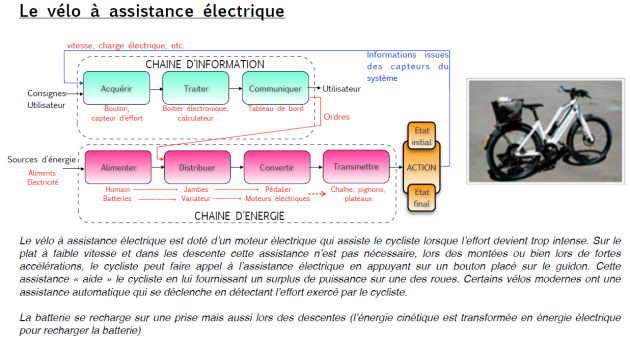

LE VÉLO A ASSISTANCE ELECTRIQUE⚓

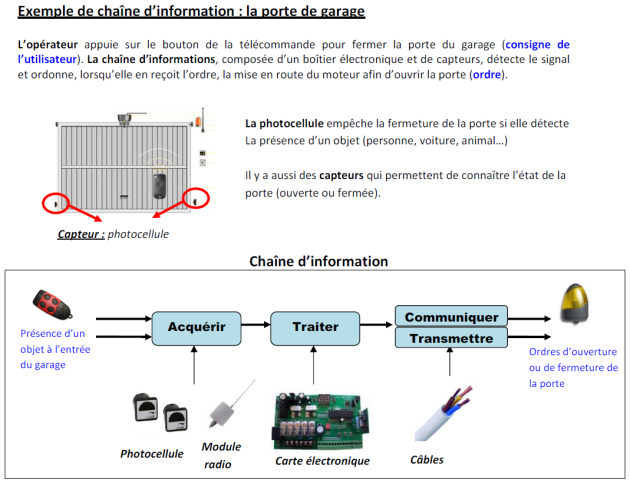

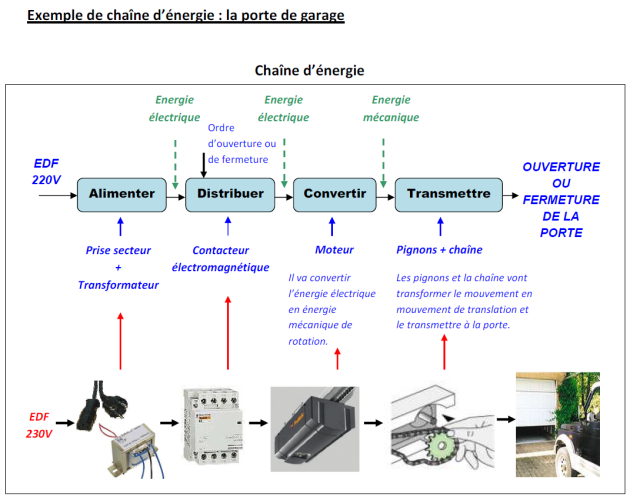

PORTE DE GARAGE⚓

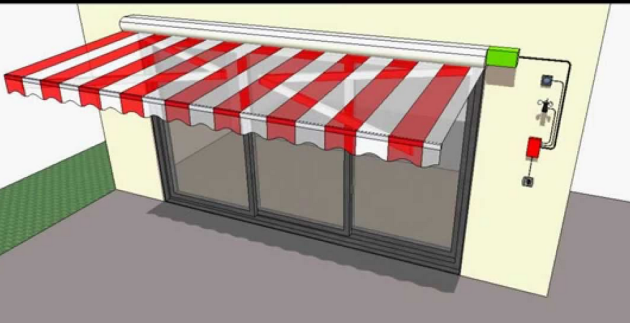

STORE AUTOMATIQUE⚓
